Antecedentes Históricos:
La Carabina Rayada modelo 1857, fue un modelo declarado reglamentario por R.O de 4 de mayo de 1857, tratándose de una evolución del anterior modelo del año 1855 con ciertos cambios o mejoras en la llave. Éstas consistían entre otras en la adopción de dos tornillos pasantes de fijación de la misma carentes de portavís, o la supresión del guardacebo, para lo cual el martillo permitía una posición de seguro que impedía la caída y pérdida de la cápsula fulminante.
Este modelo de llave denominado de igual forma como modelo 1857, estaba dotado de cadeneta y fue adoptado tanto para las carabinas como las tercerolas y mosquetones, unificando de esta manera todos ellos y facilitando el intercambio.
.jpg)
La baqueta realizada en hierro presentaba la punta del atacador cóncava ojival, y una faja de latón para reservar el rayado del ánima.
 |
| Detalle de la cabeza de los tornillos pasantes y la ausencia de portavís |
Existen diversas versiones del modelo 1857 que aportan ligeras diferencias en cuanto a las dimensiones y longitud de la boca del cañón al casquillo, en base al tipo de bayoneta que porta:
Versión para Artillería e Ingenieros con machete-bayoneta modelo 1858, en la cual la posición del casquillo, se encuentra muy retrasada a 184 mm del plano de boca de cañón, frente a los 77 mm del modelo normal. En esta versión el machete-bayoneta se coloca de forma lateral, quedando la hoja del mismo en plano horizontal a la derecha del cañón cuando éste apunta al frente.
Versión para Infantería de Marina con sable-bayoneta modelo 1858, en la cual el casquillo está situado a 112 mm del plano de boca del cañón, estando dotado éste último de un riel de encastre lateral donde se afianza el puño de la bayoneta quedando el plano de la hoja en posición horizontal. Barceló en su "3 Siglos de Armamento Portátil" indica que el rayado del ánima es a izquierdas.
Una nueva versión para Artillería e Ingenieros con el machete-bayoneta modelo 1861, en la cual el casquillo se encuentra a 129 mm del plano de boca del cañón, y con el mismo sistema de riel lateral para afianzar el puño de la bayoneta, siendo pues idéntica a la versión anterior, salvo en la distancia al casquillo y en el rayado del ánima.
.jpeg) |
| Lámina de Armas para Infantería donde podemos ver la Carabina Rayada modelo 1857 en sus diferentes versiones de bayoneta y su posterior transformación al sistema Berdam de retrocarga en 1867 Álbum de las Armas/Fernando Aramburu 1876 |
El Ejemplar que ilustramos:
Nos encontramos ante un ejemplar particular que cumple todas las especificaciones de la descripción anterior excepto en sus medidas. Entendemos pues que se trata de un modelo de carabina al estar dotado de dos abrazaderas, sin embargo la longitud total del arma es de 1050 mm frente a los 1229 que debiera tener según las especificaciones generales, estando la boca del cañón a 75 mm del casquillo.
Estas medidas más propias en un mosquetón o tercerola, sin embargo nos hacen descartar éstos últimos debido a que los modelos del año 1857 poseen una sola abrazadera además de montar cureña corta, a diferencia del ejemplar ilustrado.
Nuestra carabina está dotada de un cañón de ánima rayada, finalizando ochavado en la recámara donde podemos ver el cuño de la Fábrica de Artillería de Trubia, junto con el año de fabricación de 1860 y el número de serie 3177 y un punzón oval con las iniciales "AZ" coronadas. Monta llave modelo 1857 reformada Anckermann con cuño de la Fábrica de Artillería de Oviedo en 1866.
.jpeg) |

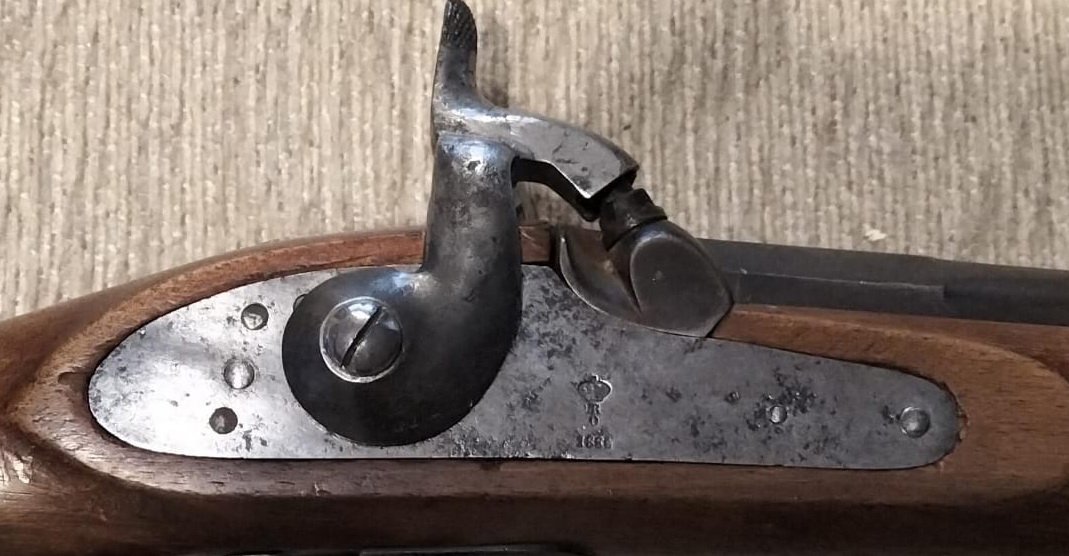

| Detalle de la llave modelo 1857 fabricada en Oviedo en 1866, y mostrando la "modificación Anckermann" como atestiguan los tres tornillos de la platina tras el martillo percutor |
 |
| Detalle del cuño de la Fábrica de Artillería de Oviedo y la fecha de fabricación de 1866 sobre la platina de la llave. |
.jpeg) |
| Detalle donde se aprecia troquelado el cuño de la Fábrica de Artillería de Trubia, junto con el año de fabricación de 1860 y el número del arma sobre las ochavas del cañón. |
Tal como indica el reglamento de 1857, todas sus guarniciones son en hierro pavonado, a diferencia de los modelos anteriores que eran de latón, consistentes en el casquillo, dos abrazaderas provistas de tornillo de apriete estando dotada la primera de la anilla del portacarabinas. El guardamonte achatado propio de la segunda versión antes comentada, en cuya planchuela se encuentra la segunda anilla del portacarabinas. Por último la cantonera igualmente de hierro pavonado.
La cureña de madera de nogal presenta un sello en la culata prácticamente ilegible en el que podemos apreciar la cifra 1557.
.jpeg) |
| Marcaje en la madera casi ilegible donde se aprecia el número 1557. |
Cabe destacar en nuestro ejemplar, la ausencia del alza en ninguna de las dos posibles versiones descritas de escalones ascendentes o descendentes, ni cajeado alguno en la cureña para la abrazadera de fijación, que indique haber estado provisto de ella.
Se trata pues de un ejemplar curioso en cuanto a sus dimensiones, pues sigue la descripción exacta de la Carabina Rayada modelo 1857, aunque su medida es inferior. Los modelos de mosquetón y tercerola del mismo año, presentan un acabado de caja más corto y la presencia de una sola abrazadera lo que nos hace descartarlos.
Como nota interesante queremos destacar que d. José Borja hace mención en su libro "Historia de las Armas de Fuego Portátiles a Través de la Colección del Museo del Ejército", de un ejemplar que denomina "Carabina de Cazadores modelo 1855" cuya fotografía junto al modelo 1857 para Artilleros, nos da la impresión de cumplir con las medidas de nuestro ejemplar, pero por el momento no hemos podido comprobar de primera mano el citado fondo del Museo del Ejército como para afirmar se trate de dicho modelo. Esta reseña del conocido especialista (Qepd) del antiguo Museo del Ejército de Madrid, no la recoge Barceló en ninguno de sus trabajos en los que describe la Carabina del modelo 1855, dotada de la llave modelo 1854 con cadeneta y guardacebos. En el libro de Borja, se aprecia perfectamente en la fotografía antes citada como el que describe como "modelo 1855 para Cazadores" monta la nueva llave 1857 idéntica al ejemplar ilustrado en el presente artículo.
- Llaves de Percusión en el Armamento Portátil Español. Artículos Juan Luis Calvó. 2004
- Álbum de las Armas blancas de fuego portátiles y Artillería de Campaña que actualmente usa el Ejercito Español / Fernando Aramburu y Silva / Madrid 1876
